MULTIFLEX System

Paletten-Shuttle-System:
Hohe Durchsatzleistung und maximale Lagerdichte

Das MULTIFLEX System von DAMBACH setzt neue Maßstäbe bei Durchsatzleistung, Flexibilität und Effizienz. Es besteht aus perfekt aufeinander abgestimmten Modulen: dem bewährten COMPACT SHUTTLE, dem Hochleistungs-Vertikalförderer LIFT und dem neu entwickelten CARRIER. In Analogie zur Kleinteile-Shuttle-Technologie ermöglicht das MULTIFLEX System eine mehrfachtiefe Lagerung und hochdynamische Kommissionierung verschiedenster Paletten. Die kompakte Bauweise der DAMBACH Shuttles und Vertikalförderer gewährleisten zudem eine sehr hohe Lagerdichte.

Durch die Baukastenstruktur ist das MULTIFLEX System auf verschiedenste Anforderungen flexibel anpassbar. Die Einsatzgebiete des Paletten-Shuttle-Systems sind so variabel wie das Zusammenspiel der drei Module. So eignet es sich zum Beispiel für Tiefkühllager, Pufferlager, Versandlager, Sequenzlager, Kommissionierlager oder Nachschublager mit der Forderung nach sehr hoher Umschlagsleistung - Jedoch auch gleichzeitig für Kompaktlager mit niedrigem Durchsatz.

In welcher Variante MULTIFLEX auch betrieben wird, das System ist auch bei komplexesten Gebäudegeometrien anwendbar. Existierende Lager wie zum Beispiel Staplerlager geringer Höhe oder Bestandsgebäude mit verschiedensten Dachschrägen können optimal durch das Palette-Shuttle-System von DAMBACH erschlossen werden. Damit bringt DAMBACH Industrie 4.0 auch in Ihr bestehendes Lager und macht die Wertschöpfungskette noch intelligenter.*

Alle Module des MULTIFLEX Systems sind konsequent auf härtestes Tiefkühlbedingungen ausgelegt und für unterschiedlichster Ladungsträger geeignet.

Durch den konsequenten Einsatz innovativer Energiespeicher, Ladungskonzepte sowie des DAMBACH Smart Energiemanagements hat das System zudem einen geringen Energieverbrauch und reduziert somit die Kosten. Gerade bei Tiefkühllagern spielt die Energiebilanz und somit die Betriebskosten eine wesentliche Rolle.

Das Paletten-Shuttle-System kann je nach Kundenwusch in drei unterschiedlichen Systemkonfigurationen ausgeführt werden – Neugierig?

Ein wesentlicher Vorteil der MULTIFLEX Systeme besteht in der Skalierbarkeit der CARRIER und COMPACT SHUTTLE. Die integrierte DAMBACH Steuerung ermöglicht zudem eine flexible Arbeitsweise der unterschiedlichen Komponenten. So kann jederzeit problemlos die Durchlaufzeit eines Lagers verkürzt und die Effizienz der Raumnutzung gesteigert werden.

  • Skalierbarkeit: Nachträgliche Erhöhung der Produktivität, Flexibilität
  • Optimale Raumausnutzung
  • Einsetzbar für verschiedenste Ladungsträger
  • Geringer Energieverbrauch
  • Hohe Durchsatzleistung
  • Hohe Verfügbarkeit
  • Nachträglich implementierbar in Bestandslager
  • Hohe Lagerdichte durch kompaktes Design
  • Reduzierter Installationsaufwand
  • Tiefkühltauglich bis -30 °C
  • Für alle Anwendungsfälle außerhalb den USA
  •

mehr lesen weniger lesen

* "MULTIFLEX" ist in den USA nicht erhältlich.

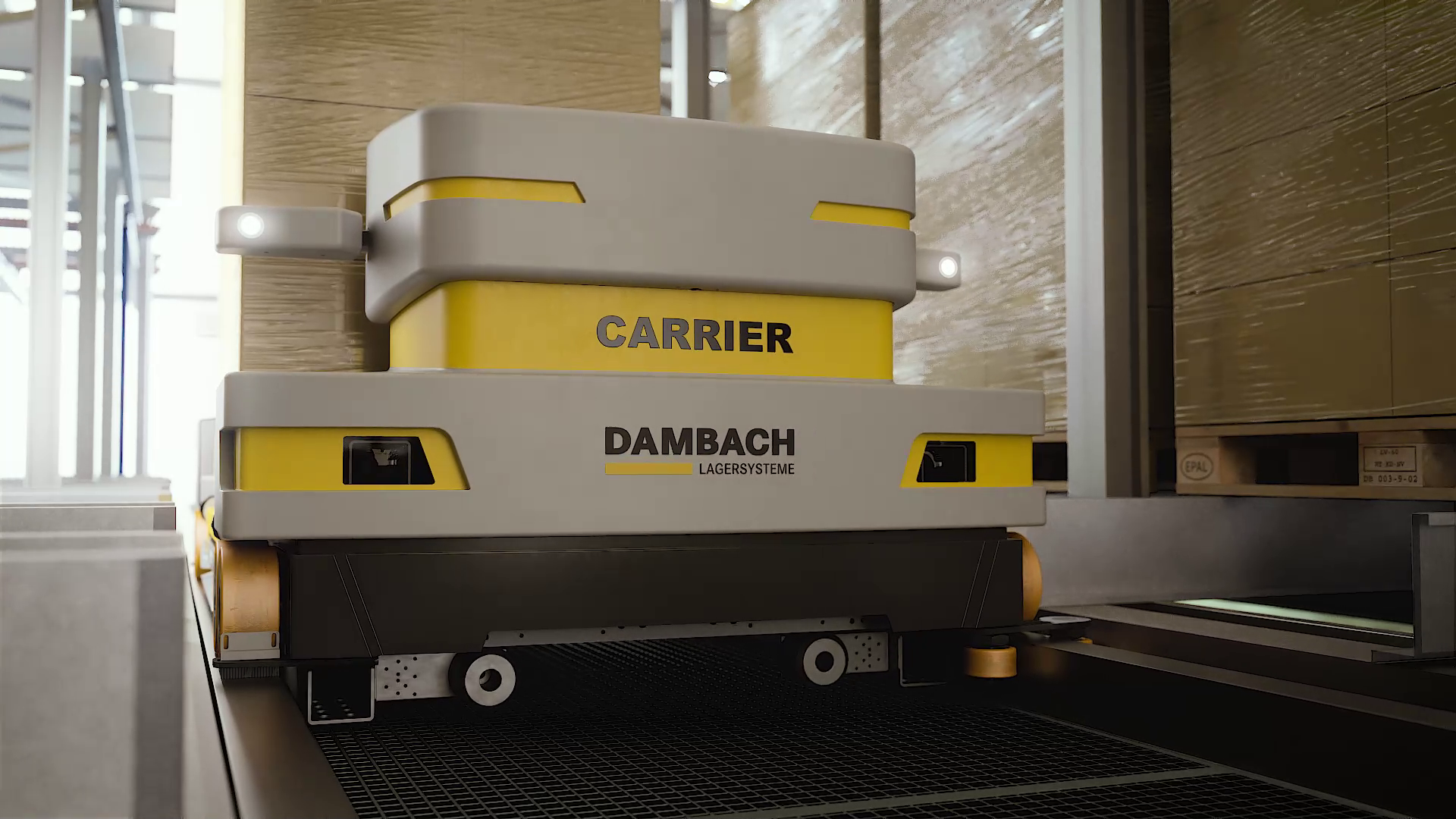

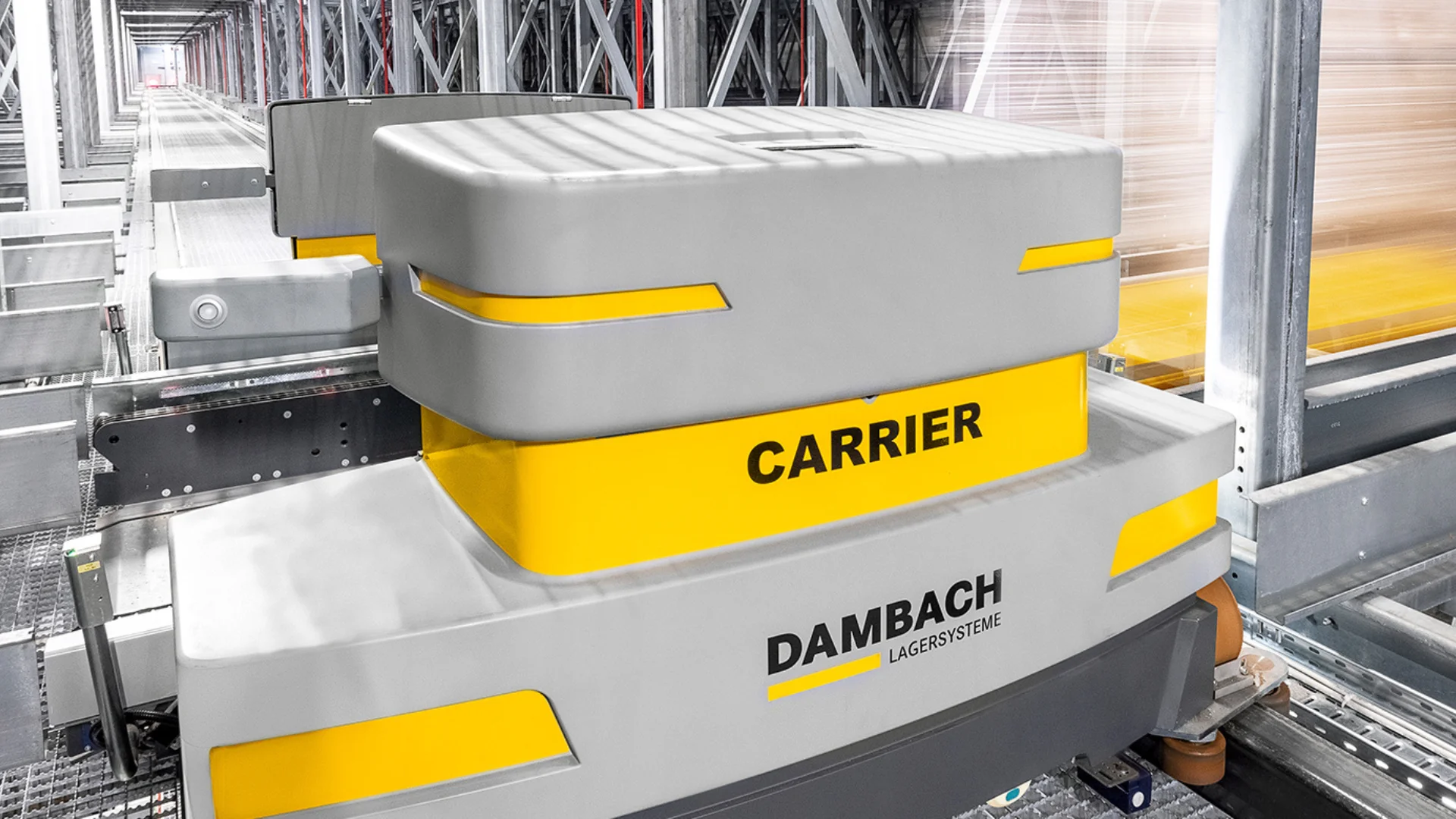

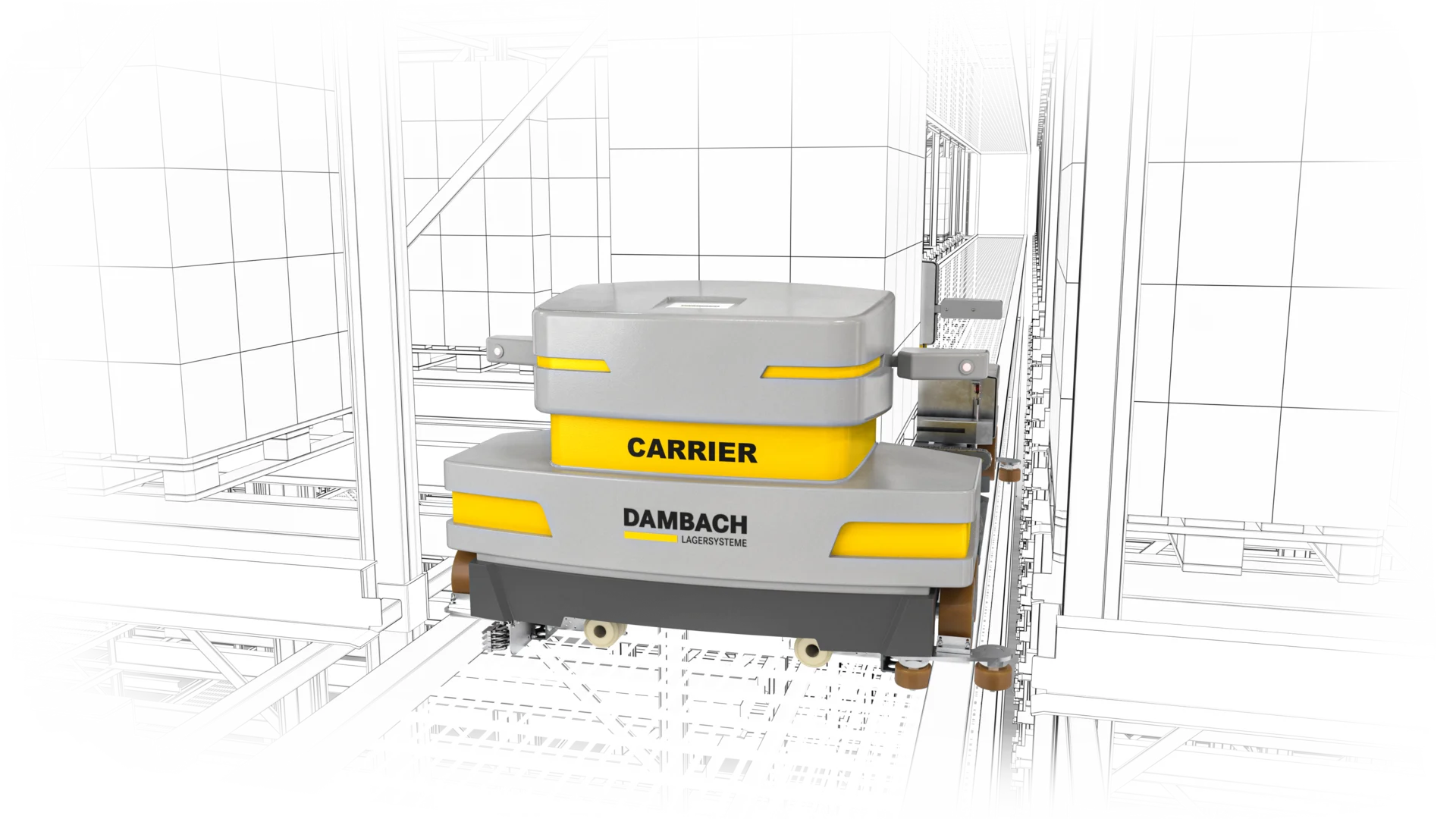

CARRIER:

Die neue Art der Shuttle Palettenlagerung

Der neu entwickelte CARRIER setzt Maßstäbe in Sachen Anfahrmaßen und Fahrleistung. 45 Jahre Erfahrung mit hochdynamischer Lagertechnik zusammengefasst in einem Produkt.

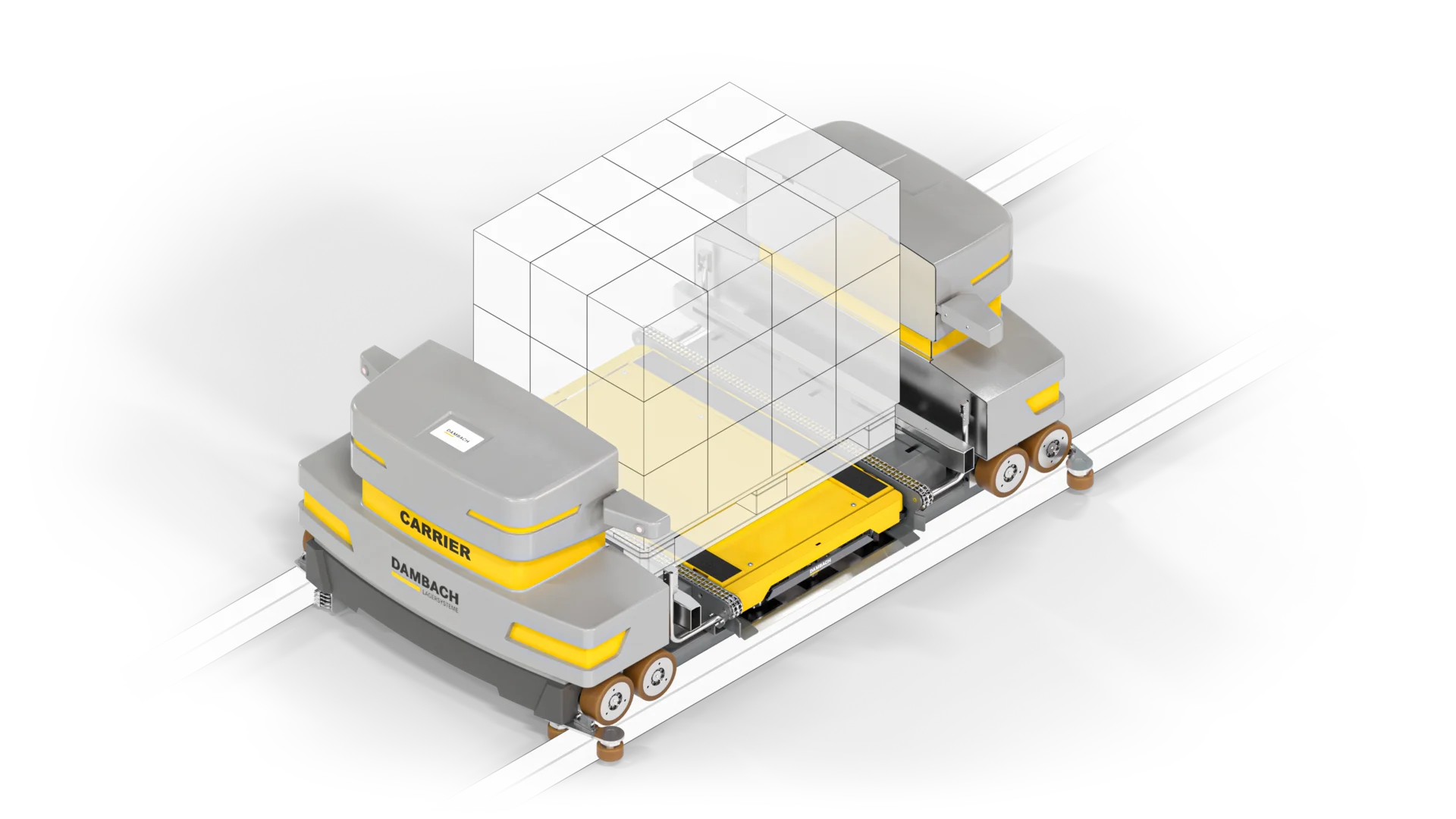

Der CARRIER dient als Träger für das COMPACT SHUTTLE mit oder ohne Ladung. Mittels DAMBACH Vertikalförderer kann das COMPACT SHUTTLE in verschiedene Ebenen umgesetzt werden. Durch das innovative Steuerungskonzept können einem CARRIER mehrere COMPACT SHUTTLE gleichzeitig zugeordnet werden – Somit ist für jede Systemlösung auch im Nachhinein die Skalierbarkeit garantiert.

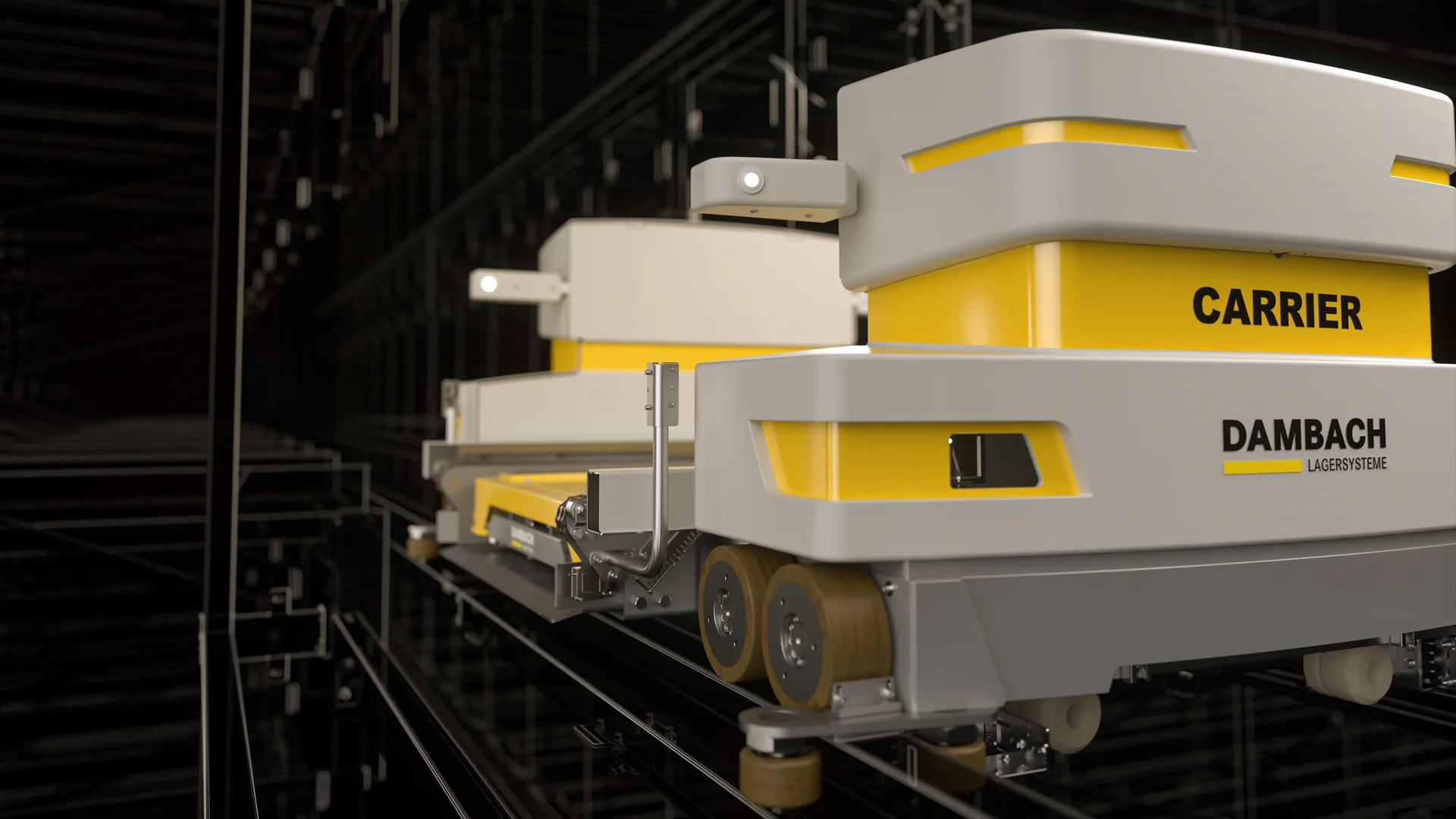

Zum stabilen Transport auch bei hohen Geschwindigkeiten und zur sicheren Überbrückung von mechanischen Schnittstellen, ist das CARRIER mit acht Laufrädern ausgestattet. Er meistert somit problemlos Gassenlängen von bis zu 120 m. Zur Senkung des Energieverbrauchs ist der CARRIER zudem konsequent auf Leichtbau getrimmt. Des Weiteren sind alle Komponenten durchgängig auf den Tiefkühleinsatz ausgelegt.

Durch eine neue Generation von Hochleistungskondensatoren und einer induktiven Energieübertragung minimiert er den Installationsaufwand und somit die Investitionskosten.

Eine permanente Punkt-zu-Punkt Datenfunkstrecke zwischen CARRIER und COMPACT SHUTTLE gewährleistet höchste Funktionssicherheit. Alle Bewegungsabläufe werden von dem integrierten Steuerungssystem überwacht und untereinander abgeglichen. Die DAMBACH Steuerung gewährleistet dadurch höchste Kommunikationssicherheit, zum Beispiel für Not-Stopp Signale im Fall der Fälle. Der Nachteil einer komplexen externen Ansteuerung und Überwachung entfällt. Das tiefkühltaugliche Touchdisplay ist ergonomisch angeordnet und sorgt für eine einfache Wartung sowie Einstellung des CARRIERS.

  • Leichtbau: geringes Eigengewicht

  • Nutzlast: bis 1.500 kg

  • Niedriger Energieverbrauch

  • Ladehilfsmittel: Paletten/Sonderladungsträger

  • Geschwindigkeit: bis zu 300 m/min

  • Beschleunigung: bis zu 1,2 m/s2

  • Energieversorgung: Induktiv/Schleif­leitung

  • Tiefkühltauglich bis –30 °C

  • Integrierte Steuerung

  • Umsetzbar mittels Vertikalförderer

  • Vorabinbetriebnahme

mehr lesen weniger lesen

Nur perfekte Schnittstellen

gewährleisten höchste Verfügbarkeit

Das neue Paletten-Shuttle System für die hochdynamische Lagerung unterschiedlichster Ladungsträger von DAMBACH bietet bisher unbekannte Durchsatzleistungen für verschiedenste Hochregallager. Gerade hier spielen die Schnittstellen der angrenzenden Lagertechnik eine wesentliche Rolle.

DAMBACH Fördertechnik ist optimal auf die Anforderungen nach hoher Leistung und sicherem Palettentransport ausgelegt. Der Materialfluss in der angrenzende Vorzone wird durch eine Vielzahl von Fördertechnikelementen sichergestellt: Kettenförderer, Rollenförderer, Rollenhubtische, Kettenhubtische, Drehtische und Kettenausschleuser. Verfügbarkeit sowie Wartungsfreundlichkeit sind fest im modularen Design verankert. Durch den intelligenten Modul-Baukasten können auch unterschiedlichste Ladungsträger problemlos gefördert werden.

Auch in Kombination mit DAMBACH Regalbediengeräten hat sich das MULTIFLEX System bereits bewährt. So kann ein bisher nicht dagewesenes Zusammenspiel aus optimaler Raumausnutzung, Durchsatzleistung und Wirtschaftlichkeit erreicht werden.
